TOPOLOGI JARINGAN SEDERHANA DENGAN CISCO PAKET TRACER

Pertama buka aplikasi Cisco Packet tracer yang ada di laptop atau komputer yang anda miliki.Tampilan seperti gambar di bawah ini.

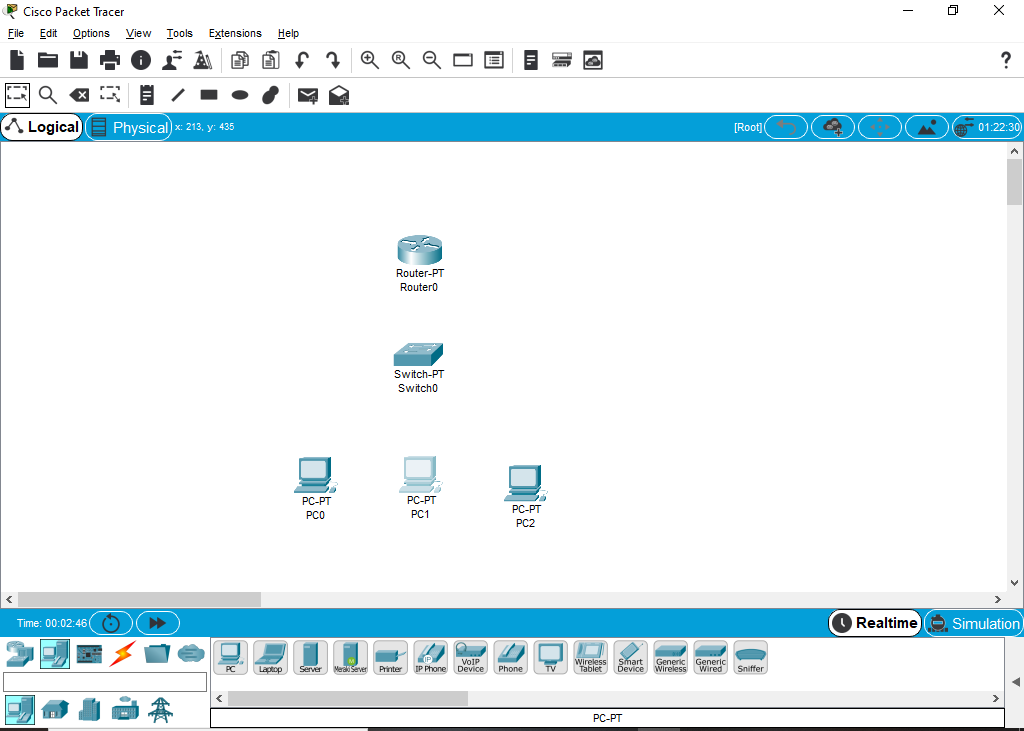

Kedua. kita coba membuat dengan 1 Router 1 Switch dan 3 Pc.


kemudian beri penghubung satu persatu setiap router switch dan pc yaitu dengan connections seperti gambar petir.  contoh gambar ada di bawah



pilih kabel straight-through- sambungkan ke masing-masing fast-ethernet

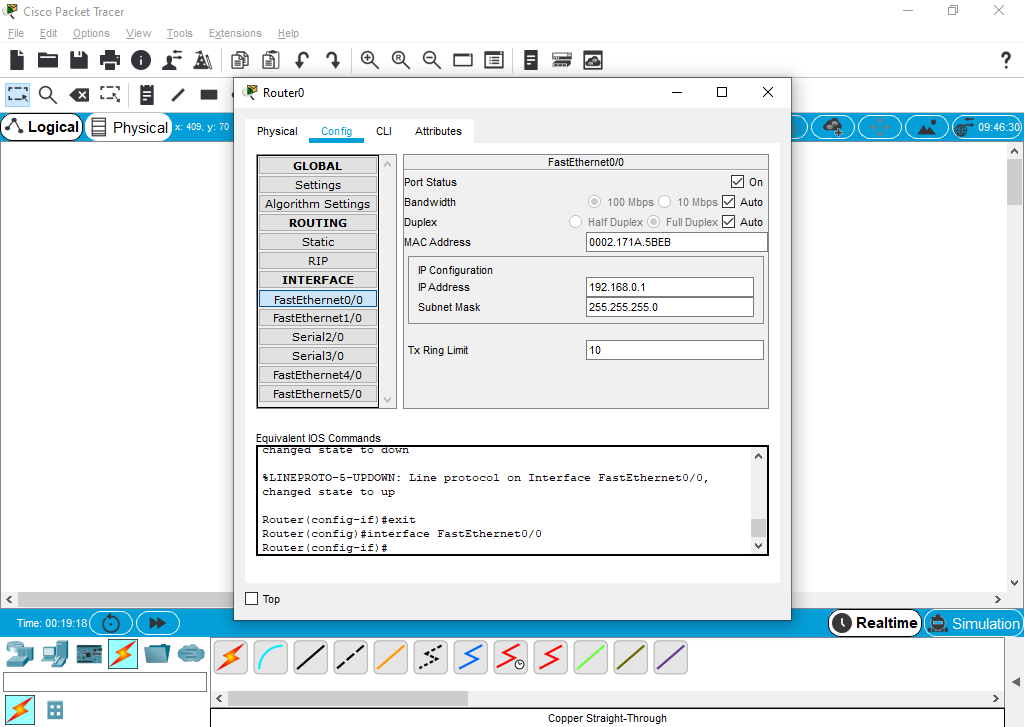

Langkah selanjutnya klik Router - kemudian klik Config - pilih fast-ethernet0/0 - isi ip address dan subnet mask seperti gambar di bawah , jangan lupa status di ceklist ON



Selanjutnya kita setting ip pada masing-masing komputer, klik icon komputer - klik desktop - kemudian klik ip configuration lakukan seperti gambar di bawah

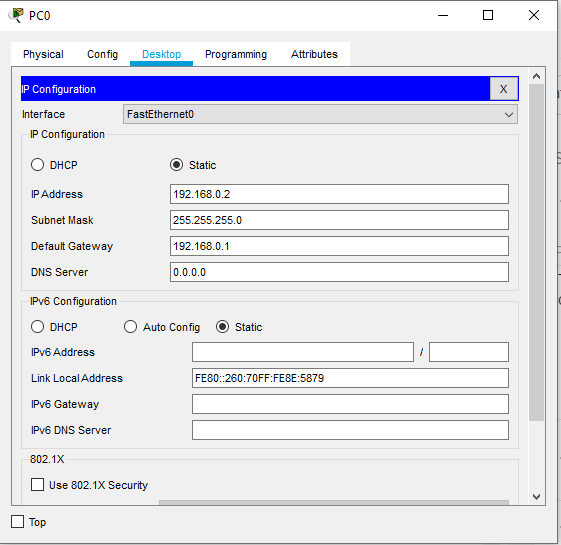

Settingan untuk pc pertama

Settingan untuk  PC Kedua

Settingan untuk PC Ke Tiga



lakukan hal di atas untuk PC yang lainnya, pastikan semua terisi IP dengan benar

untuk langkah akhir lakukan tes ping di masing-masing komputer seperti gambar di bawah

lakukanm ping ke alamat router 192.168.0.1

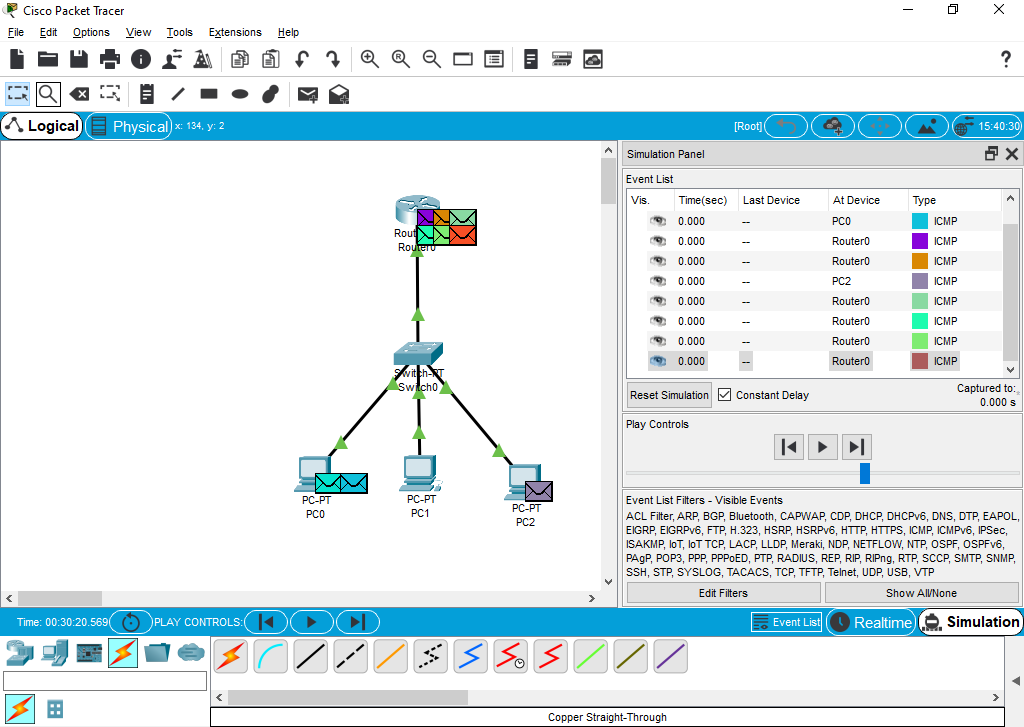

atau lakukan simulasi seperti langkah di bawah ini, klik play untuk menjalankan , pastikan notifikasi tidak ada tanda silang, dan pastikan antar kabel terdapat panah berwarna hijau



selamat mencoba
